2.6 Comparison of Theory with Measured Rotor Performance

식 (2.34) 에서 $ C_P $ 와 $ C_T $ 의 관계는 아래와 같음을 살펴봤다.

$$ \begin{equation} C_P = \frac {C_T ^{3/2}}{\sqrt{2}} \tag{2.37} \end{equation} $$

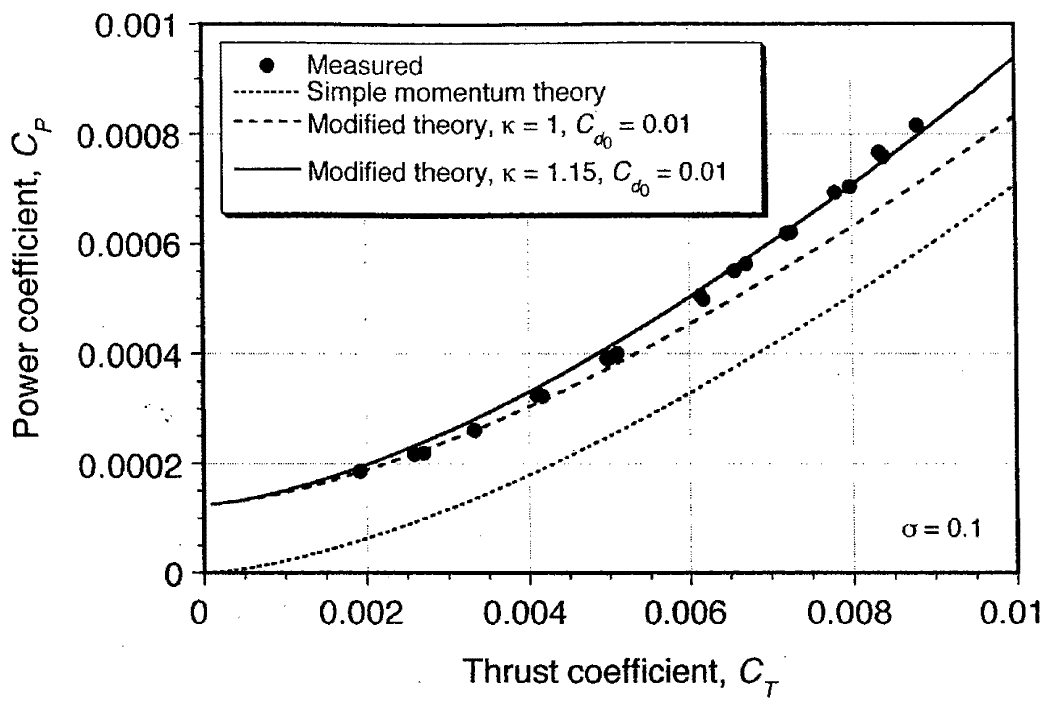

이는 상단히 단순한 수식으로, 실제 측정값과의 관계는 아래 그림에 잘 나타나 있다.

그림 2.7

위의 그림에서 볼 수 있듯이 simple momentum theory 로 예측된 $ C_P $ 와 $ C_T $ 의 관계는 실제 측정값보다 상당히 낮은 결과를 보여주고 있는데, 이것은 simple momentum theory 에서는 점성 효과가 무시되어 있기 때문이다.

하지만 실제 데이터에도 $ C_P \propto C_T^{3/2} $ 인 추세는 잘 나타나 있다.
